家庭装修电路设计步骤

一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；

二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线

三、目前电的安装方法很多，有的是12元/平方，有的是15元/平方，做法不同，做工费用也不同。

1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。

2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都要需要单独的空开控制。如果用普通的PVC管穿线，就是12元/平方的人工费。用冷弯管穿线的人工费就是15元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。强弱电分槽布线的，要加3元，就是18元/平方，说白了就是加多开槽的钱。

3、国标的做法就要22元了，完全不开横槽，只开竖槽。

四、水电施工的基本原则

水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。

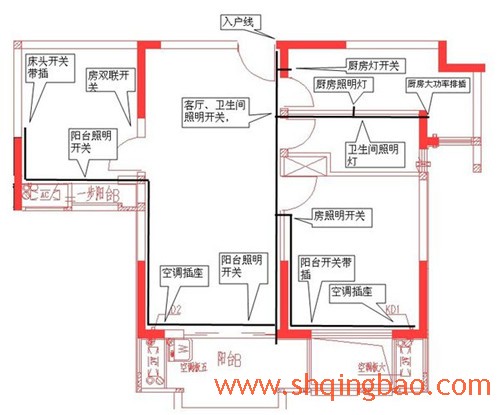

1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。

2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。

3、布线：布线一般采用线管暗埋的方式。线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。

4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。

家庭装修电路设计21个注意事项

(1)电路的设计一定要详细考虑可能性、可行性、可用性之后再确定。谁也不愿意在新家的墙上地上满拉电线。电路设计同时还应该注意其灵活性，有时候也不能太“周全”了。总结出一个比较简单的原则：在电器插头比较集中的位置考虑将来接一个插线板，效果往往要好于设置满墙的插座;

(2)卧室顶灯可以考虑双控(床边和进门处);

(3)客厅顶灯根据生活需要可以考虑装分控开关(进门厅和回主卧室门处);

(4)注意观察电话插座、网线插座内有无模块;

(5)环绕的音响线应该在电路改造时就应埋好。

(6)注意强弱电线不能在同一管道内，会有干扰;

(7)客厅、厨房、卫生间如果铺砖，一些位置可以适当考虑不用开槽布线;

(8)插座离地面一般为30CM，不应低于20CM，开关一般距地140CM;

(9)排风扇开关、电话插座应装在马桶附近，而不是进卫生间门的墙边;

(10)浴霸应考虑装在靠近淋浴房或浴缸的位置，而不是装在卫生间的中心位置;

(11)阳台、走廊、衣帽间可以考虑预留插座;

(12)带有镜子和衣帽钩的空间，要考虑镜面附近的照明;

(13)客厅、主卧、卫生间应根据个人生活习惯和方便性考虑预设电话线;

(14)一根管里最多八条线，而且切记：每条管空隙不能低于40%。

(15)暗盒如何收费一定要事先说好，这是水电路改造最隐蔽、最黑暗的利润点。一个暗盒市场上也就一、两块钱，而装修队往往收取十几元钱，一般家装需要暗盒的数量少也得有五、六十个。所以，同学们为此白扔好几百块钱是很正常的事。死抗着今天把它拉出来大白于天下，目的只有一个，大家记住五个字：使劲往下砍!

(16)插座的位置很重要，常有插座正好位于床头柜后边，造成柜子不能靠墙的情况发生。让插座尽可能的把边一般不会出错，但如果你把插座的位置留得不当不正，就有可能与后期的家具摆放或者电器安装发生冲突，同学们切记;

(17)有些厨房的插座还是带开关的方便，以避免例如日后电饭锅插头要时常拔来拔去的不方便。

(18)电视后面没必要设置太多插座，最好是以后连一个插线板放在电视机侧面。

(19)电工规范中，要求埋暗管必须用PVC管和变头。

(20)电路改造有必要根据家电使用情况考虑进行线路增容;

(21)应该与工人明确沟通意图，设计思路。并在墙上弹线绘实际电路改造路线。
